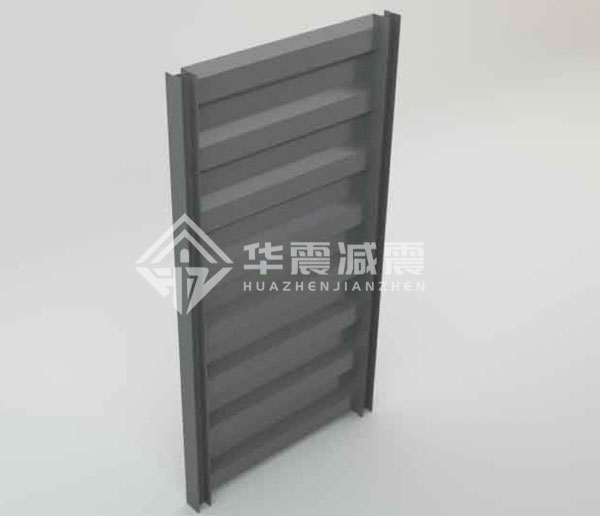

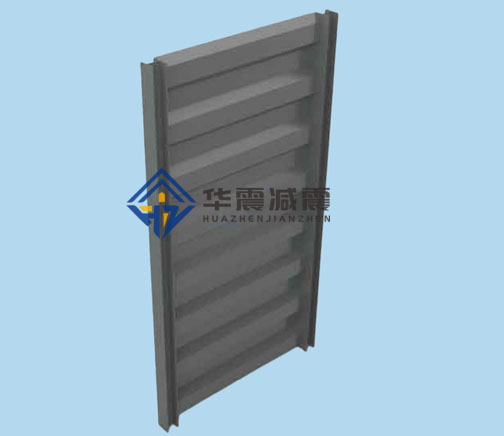

波纹钢板剪力墙是由竖向构件和内嵌波纹形钢板组成的新型抗震钢板墙，因采用了波纹钢板，大大提高了面外刚度和屈曲承载力，因此通过采用最优波形，并控制整体的宽高比、厚度比等重要参数，可保证波纹钢板在水平剪力作用下不需要额外设置面外约束，即可充分发挥其耗能能力，可实现在达到极限承载力之前都不会发生面外屈曲，且滞回性能稳定。

产品优点

（1）对地震作用，可获得良好的减震效果。

（2）可依据建筑规模及减震要求，自由设计参数。

（3）承载力大，经济性好。

防屈曲波纹钢板墙规格型号说明，以CSW-235-213-1500-1500为例

CSW代表防屈曲波纹钢板墙

235代表钢板材料为Q235

213代表、钢板墙的屈服承载力为213吨

1500代表钢板墙的高度为1500mm

1500代表钢板墙的宽度为1500mm

两边连接

三边连接

四边连接
